怎樣辨認接觸器的電壓和電流以及輔助觸點[圖解]

交流接觸器是機電控制的常用電磁開關元件，因其用途廣泛，產品使用量大各種大小電器控制都有用到，所以產品種類和規格非常地多。我們一般所說的交流接觸器指的是用于三相交流電動機啟動停止運行控制之用的開關元件，主要有三對主觸點和若干組輔助觸點。

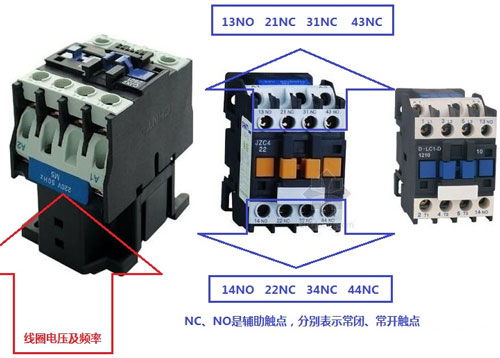

接觸器的三大標稱指標指的是：線圈工作電壓、主觸點額定電流、輔助觸點容量和數量

接觸器的線圈工作電壓通常有380伏,220伏,127伏,110伏,36伏，Z常用的是380伏和220伏，其它多是機床專用的，所以在接觸器的選型和購買時一D要搞清楚它的線圈電壓、額定電流、輔助觸點對數，比如一個型號為CJX2-6511的接觸器，它的額定電流是65A，輔助觸點是一常開一常閉，線圈電壓型號中沒有體現，購買時說明就可以。

假如更換某些接觸器就一D要看清楚原來接觸器上的線圈電壓是多少，接兩根火線的是380V的，接一根火線一根零線的就是AC220V的。另外，用接觸器控制電機直接啟動的有一組常開的輔助觸點就可以了，星三角控制正反轉控制則需要一組常開一組常閉，在購買時如果沒有同型號的接觸，需要選擇代替產品的就一D要確定好輔助觸點的對數。
